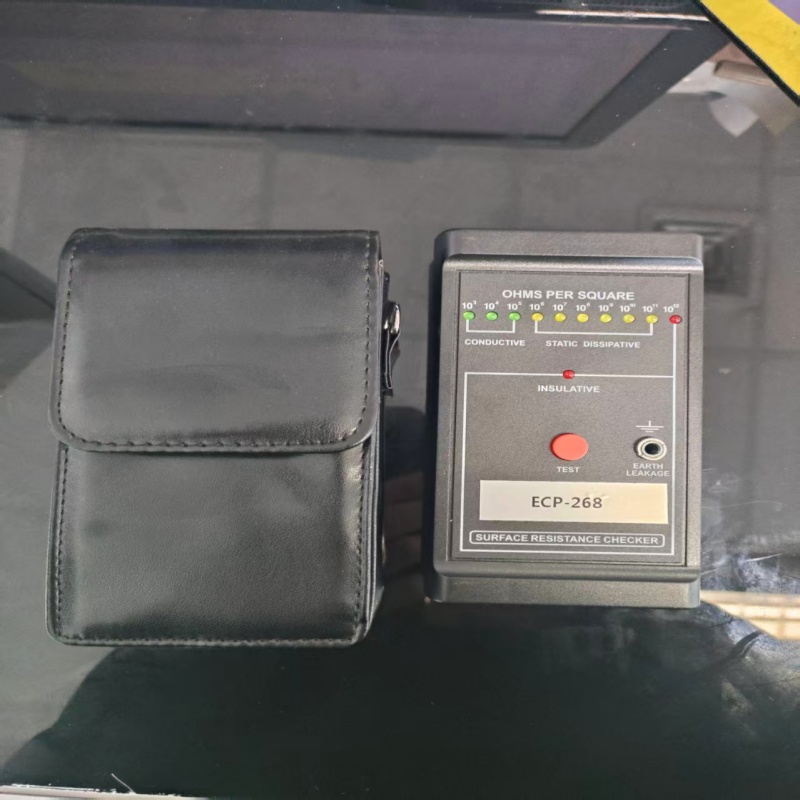

概述： ECP-268表面电阻率测试仪是依据ANSI/ESD S20.20，IEC61340-5-1，JESD 625-B，CECC、ASTM和UL测试规程设计的。用于测量所有导电型、抗静电型及静电耗散型材料的电阻率和接地电阻（RTG）。该仪器运用ASTM标准的D-257平行栅感应方法，通过高速OP-AMP自动进行量程校准。使用简便，可靠性高。应用范围包括工程，维护，质量控制，来料检验，制造和培训。 适用测量参数： l 当选用并行电极时，可测量物体表面电阻率。 l 当选用接地插座时，可测量物体表面接地电阻。 适用测量项目 | 参考标准： | 工作表面电阻（工作台 & 货架 & 移动设备) | 依据ANSI/ESD STM 4.1 | 防静电包装电阻（板材 & 袋 & 箱） | 依据ANSI/ESD STM 11.11 & ANSI/STM 11.12 | 防静电腕带电阻 | 依据ANSI/ESD S 1.1 | 防静电服装电阻 | 依据ANSI/ESD STM 2.1 | 防静电地板电阻 | 依据ANSI/ESD STM 7.1 | 防静电鞋电阻 | 依据ANSI/ESD STM 9.1 | 防静电脚跟带电阻 | 依据ANSI/ESD SP 9.2 | 防静电座椅电阻 | 依据ANSI/ESD STM 12.1 | 测试人/鞋/地板系统电阻 | 依据ANSI/ESD STM 97.1 | 测试人/手套/腕带系统电阻 | 依据ANSI/ESD SP 15.1 | ESD防护设备和材料的符合性验证 | 依据ANSI/ESD TR53 |
技术参数： l 测 量 电 阻：103-1012欧姆 / 表面电阻率：103-1012欧姆/平方 l 测量温度范围：40。F-120。F (5℃-49℃) l 测量湿度范围：5％-90％RH （65%RH以上会影响仪器测量精度） l 显 示 方 式：LED灯指示 l 电 源：9V 电池，可以连续工作40小时以上 l 尺 寸：130mm*72mm*28mm l 测 量 精 度：+/-10% l 重 量：105 g 测量方法: 表面电阻率的测量 - 平行电极 可快速测试平面均匀材料的电阻,也可测量多层材料： l 移开电池仓的面板，检查PP3碱性电池是否安装好。 l 使该仪器不接触任何表面，按下测试按钮，绝缘的红色LED亮。 l 将仪器置于要测试的物体表面，两条平行测试杆要接触物体表面。 l 按下测试红色按钮不放使LED持续亮，当闪亮稳定时指示的数值即为测量值。 l 表面电阻率单位为欧姆/平方。 表示 | 阻值 | 亮灯 | 103 | =1kilohms（kilohms/sq) | Green LED | 104 | =10kilohms（kilohms/sq) | Green LED | 105 | =100kilohms（kilohms/sq) | Green LED | 106 | =1megohm（megohms/sq) | Yellow LED | 107 | =10megohms（megohms/sq) | Yellow LED | 108 | =100megohms （megohms/sq) | Yellow LED | 109 | =1,000megohms（megohms/sq) | Yellow LED | 1010 | =10,000megohms（megohms/sq) | Yellow LED | 1011 | =100,000megohms（megohms/sq) | Yellow LED | 1012 | =1,000,000megohms（megohms/sq) | Red LED | >1012 | =Insulative | Red LED |
接地电阻的测量 - 接地插孔 l 将标配接地线一端插入接地插孔中，另一端探针/鳄鱼夹连接到接地系统线路上。 l 将仪器置于要测试的物体表面，两条平行测试杆要接触物体表面。 l 按下测试红色按钮不放使LED持续亮，当闪亮稳定时指示的数值即为测量值。 l 接地电阻单位为欧姆，而不是欧姆/平方。 |
