东京精密粗糙度仪E-35B
简单操作——AI功能，减少操作失误
● AI功能（专利申请中）根据被测表面状态自动设定最佳测量条件，包括测量范围、评价长度、截止波长和记录放大倍率（使用打印机时），进行测量。
世界各国通用——E-35B
● 标准配备符合ISO、JIS（2001\1994\1982）、ASME、CNOMO等各国规格。
● 有日语、英语、德语、法语、意大利语、西班牙语、葡萄牙语等7国语言可供选择。本测量机通过了欧洲的安全规格CE标志。
数据直接传输到电脑
● 标准配备有串行端口（RS-232C）。可直接将测量条件、参数值、形状曲线数据传输到电脑。
|
更加适宜现场使用——数据保存/充电式电池
● 内置存储器可以保存10个数据，测量数据可随时任意调出输出。此外，HANDYSURF和打印机备有充电式电池，最适宜在没有电源的现场使用。
可以任何姿势进行测量
● HANDYSURF体积小，重量轻，不仅可以水平面，还可以斜侧面、垂直面、天棚面等各种姿势进行测量。根据目的不同，可以选择使用显示部与驱动部一体化的测量或是彼此独立的测量。
可更换的变位形传感器
● 变为形传感器可准确、如实的测量表面粗糙度。
● 由于传感器采用可更换方式，使用细孔、深槽等专用的传感器（特别配件）可以简单的进行各种各样的测量。
|
|
|
规格
|
型号 |
HANDYSURF E-35B |
|
测量范围 |
Z轴（纵向） |
±160mm |
|
X轴（横向） |
12.5mm |
|
分辨率 |
Z轴（纵向） |
0.01mm±20mm~0.08mm/±160mm |
|
分析项目 |
使用规格 |
JIS-2001,JIS-1994,JIS-1982,ISO-1997,ISO-1984.
DIN-1990,ASME-1995,CNOMO规格 |
|
参数 |
JIS-2001
Motif |
Pt,Rq,Rz,Rzmax,Rp, Rt,R3z, RSm, Pc, Rk, Rok, Rvk,
Mr1, Mr2, VO, K, Rmr,R ,Rx, AR ,W, Wx, AW ,Wte |
|
评价曲线 |
剖面曲线、粗糙度曲线、ISO13565特殊粗糙度曲线、粗糙度中心曲线（Motif）、波纹度中心曲线（Motif）、包络波纹度曲线 |
|
滤波器 |
滤波方式
滤波值 |
高斯滤波器、2RC滤波器
lC:0.08,0.25,0.8,2.5mm、ls:2.5,8mm |
|
评价长度 |
固定模式
任意模式 |
滤波值X5
0.4-12.5mm(0.1mm单位) |
|
驱动速度 |
0.6mm/S(返回1mm/S) |
|
传感器 |
测量方式
测针
测量力
滑块 |
差动电感（变位形）
金刚石、900圆锥、5mmR
4mN以下
蓝宝石、32mmR(轨迹方向) |
|
各要素 |
电源
耗电量
质量
外形尺寸 |
内置充电电池（通过AC电源适配器充电）
约1VA
约600g
210（W）*70（D）*60（H）mm |
|
标准配件 |
|
标准片（E-MC-S24B）、后侧调整工具（E-WJ-S64A）、延长电缆（E-SC-S255A）
携带箱（E-MA-S35A）、AC适配器、操作说明书 |
打印机（选购件）
|
名称 |
小型打印机II |
|
型号 |
E-RC-S25A |
|
打印方式 |
感热线点方式 |
|
记录曲线 |
剖面曲线、粗糙度曲线、负荷曲线、粗糙度中心曲线（Motif）、包络波纹度曲线 |
|
记录倍率 |
纵向（V） |
×100,×200, ×500, ×1K, ×2K, ×5K, ×10K,AUTO |
|
纵向（H） |
×1, ×2, ×5,×10, ×20, ×50, ×100, ×200,AUTO |
|
各要素 |
质量 |
约390g |
|
外观尺寸 |
140（W）×100（D）×40（H）mm |
|
配件 |
记录纸：E-CH-S25A、连接用电缆：E-SC-S245A |

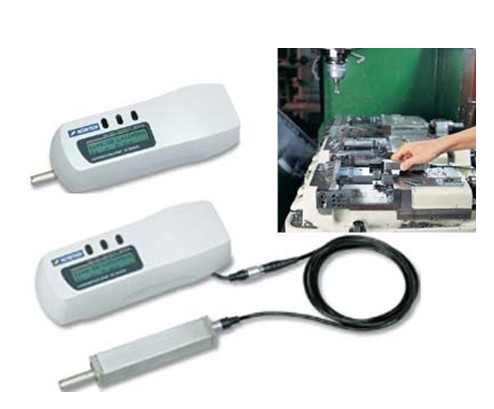

使用图示：
|
