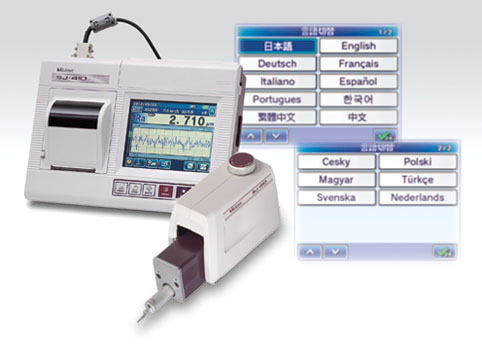

SJ-410三丰表面粗糙度测量仪
主要特点：
1、大屏幕显示阵列的显示选项具有高清晰，为彩色图形液晶屏背光大大更容易操作。也显示的通过/失败的结果，不仅使测量结果，而且还评估概况，承载面积曲线，和振幅分布曲线清晰。
2、简单而直观的操作本为彩色图形液晶屏上显示的单位允许用户之间进行切换图标和文本的显示设置。组合导航图标和触摸屏操作简单和直观。引导工具提供详细的解释增强可用性的触摸按钮。
3、数据存储，便于现场数据采集内部存储器可以存储多达10个测量条件，使它能够同时查看所有测量条件，具体到每个工件。一个可选的记忆卡可以储存更多的，包括500个测量条件下，测量数据项10000，500项和10000图形数据，文本数据，方便现场数据收集和整理。该存储卡还带有微量10，一个功能，自动存储最近10个测量方便检索。
4、备份的测量工具，支持的工作环境该驱动单元具有垂直倾斜单元兼容数字调整表（数据），该装置的有力的支持工具，水准测量表面在skidless测量。倾斜校正量显示为一个数字，很容易为任何人执行工作设置通过调整刻度盘的主要单位。配件包括一个简单和方便使用的设备，固定设备的实验室，可以设置探测器在同一高度的样品。其他简单的立场，选择包括一个自动装置，该自动决定垂直（Z轴）的位置，一个X轴校正单元，其中精细调整。
技术规格：
型号
SJ-411
SJ-412
货号
178-580-01
178-580-02
178-582-01
178-582-02
测量范围
X 轴（检出部）
25mm
50mm
Z 轴（检出部）
800μm、80μm、8μm* 选配测头最大可到2,400μm
检出器
检出方式
差动电感方式
分辨率
0.01μm（800μm 范围）0.001μm（80μm 范围）0.0001μm（8μm 范围）
测头尖形状（角度/ 半径）
60º/2μm
90º/5μm
测力
0.75mN
4mN
弯曲半径
40mm
检测方法
无轨式/ 有轨式（切换）
驱动部（X 轴）
测量速度
0.05、0.1、0.2、0.5、1.0mm/s
驱动速度
0.5、1、2、5mm/s
直线度
0.3μm / 25mm
0.5μm / 50mm
上下倾斜单元
上下移动量
10mm
倾斜角度
±1.5º
对应标准
JIS1982 / JIS1994 / JIS2001 / ISO1997 / ANSI / VDA
参数
Ra, Rq, Rz, Ry, Rp, Rv, Rt, R3z, Rsk, Rku, Rc, RPc, RSm, Rmax*1, Rz1max*2, S, HSC, RzJIS*3, Rppi, RΔa, RΔq, Rlr, Rmr, Rmr（c）,Rσc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, λa,λq, Lo, Rpm, tp*4, Htp*4, R, Rx, AR, W, AW, Wx, 自定义设置
评价曲线
断面曲线、粗糙度曲线、DF 曲线、波纹曲线表面粗糙度MOTIF、波形MOTIF 曲线
解析图表
负荷曲线、振幅分布曲线
曲线补偿
抛物线、双曲线、圆锥、圆、二次曲线、倾斜补偿、无补偿
滤波器
2CR、PC75、高斯（Gaussian Filter）
截止波长
0.08、0.25、0.8、2.5、8.0mm
取样长度
0.08、0.25、0.8、2.5、8.0、25.0mm
取样数
×1、×2、×3、×4、×5、×6、×7、×8、×9、×10、×11、×12、×13、×14、×15、×16、×17、×18、×19、×20
任意长
0.1 ～ 25mm
0.1 ～ 50mm
演算显示部
自定义功能
可选择想显示/ 演算的粗糙度参数
简易轮廓解析功能
阶差、阶差量、面积、坐标差
D.A.T 功能
辅助无轨测量时的水平调整
实时取样功能
保持驱动部停止状态下输入检出器的变位
统计处理
对一个参数演算最大值、最小值、平均值、标准偏差、合格率、直方图
合格与否判定
最大值规则/ 16%规则/ 平均值规则/ 标准偏差（1σ, 2σ, 3σ）
测量条件的保存
最大10 件（演算显示部）
打印机（内置热敏打印机）
测量条件/ 演算结果/ 合格与否判定结果/ 每个间隔的演算结果/ 公差值/ 分析曲线/ 显示曲线/ 负荷曲线/振幅分布曲线/ 环境设定项目/ 统计结果（直方图）
显示语言
对应16 国家语言（日本、英国、英、德国、法国、意大利、西班牙、葡萄牙、韩国、中国（简体、繁体）、捷克，波兰、匈牙利、土耳其、瑞典、荷兰）
外部记忆卡（2GB，选配）
测量条件（最大500 件）、测量数据（最大10000 件） 的保存/ 调出
外部输入功能
USB I /F、Digimatic 输出、RS-232C I /F、FootstichI/F （脚踏开关）
电源
电池
* 充电时间/ 可测量次数
内置电池（Ni-MH 充电池） / AC 适配器2 种电源* 内藏电池充电时间∶约4 小时（根据环境温度有所不同）* 测量可能回数∶约1000 次（根据使用条件、环境等不同有所不同）
最大功耗
50W
外观尺寸
计算显示部*3
275×198×109mm （W×D×H）
130.9×63×99mm （W×D×H）
驱动部
128×35.8×46.6mm（W×D×H）
154.5×35.8×46.6mm（W×D×H）
重量
1.7kg
0.4kg
0.6kg
0.64kg
标准附属品
检出器*5/ 标准测针*6270732 记录纸（标准纸张 : 5 个装）12BAL402 液晶保护膜（1 装）12BAG834 触控笔12AAN041 工具箱
AC 适配器、电源线、螺丝刀、十字螺丝刀、六角扳手、触控笔用吊带、使用说明书、一本手册、质保书
